【水幕喷漆室工作原理】
这种侧水帘喷漆属于敞开式喷漆，喷漆区域在水帘柜前方，喷漆位置正对水帘坡面，当喷漆时，喷漆区域的空气在排风机的作用下，被吸进水帘柜经过水（膜）幕的过滤，及喷淋水幕的过滤后，再经过气水分离器的分离，由排风机排出。
水幕的水循环是在水泵的作用下，把水池内的水，泵入到水帘柜上侧的溢流槽内溢流，在不锈钢坡板上形成约3～5mm的均层水膜，以接受喷漆区域冲击的过喷漆雾，在水膜进入水池前，由于坡板与水池液面有一定的高度，在此高度内形成水幕，当过喷漆雾在风的作用下经过此水幕时，过喷漆雾被水幕过滤。另外，循环管路分支在气水分离器前设置喷淋装置，使废气得到进一步过滤，含有漆粒的水在过滤网前，被释放在水池中的絮凝剂凝固，絮凝剂经过一段时间后可以更换；其余的水在水泵的作用下，再进行不断循环。
【设备结构说明】
喷漆室配有房体系统、排风系统、照明系统、水帘漆雾处理系统、控制系统等。

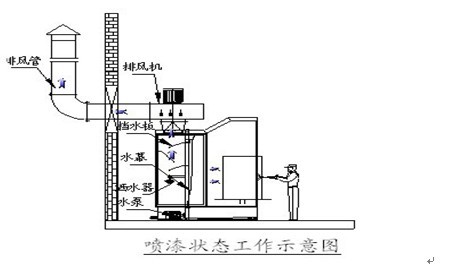

【水帘喷漆室原理图】
